تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع محول A / D: | سيجما دلتا | نوع العرض: | قاد |
|---|---|---|---|
| خرج الإشارة: | 4-20 مللي أمبير خرج تناظري | دقة العرض: | 3000 |
| مزود الطاقة: | محول تيار مستمر 9 فولت 1 أمبير أو تيار متردد 110-220 فولت 50 هرتز | تحميل خلية الإثارة: | تيار مستمر 5 فولت |
| تسليط الضوء: | مؤشر التحكم الدقيق,وحدة تحكم وزن مقياس رقمي |
||

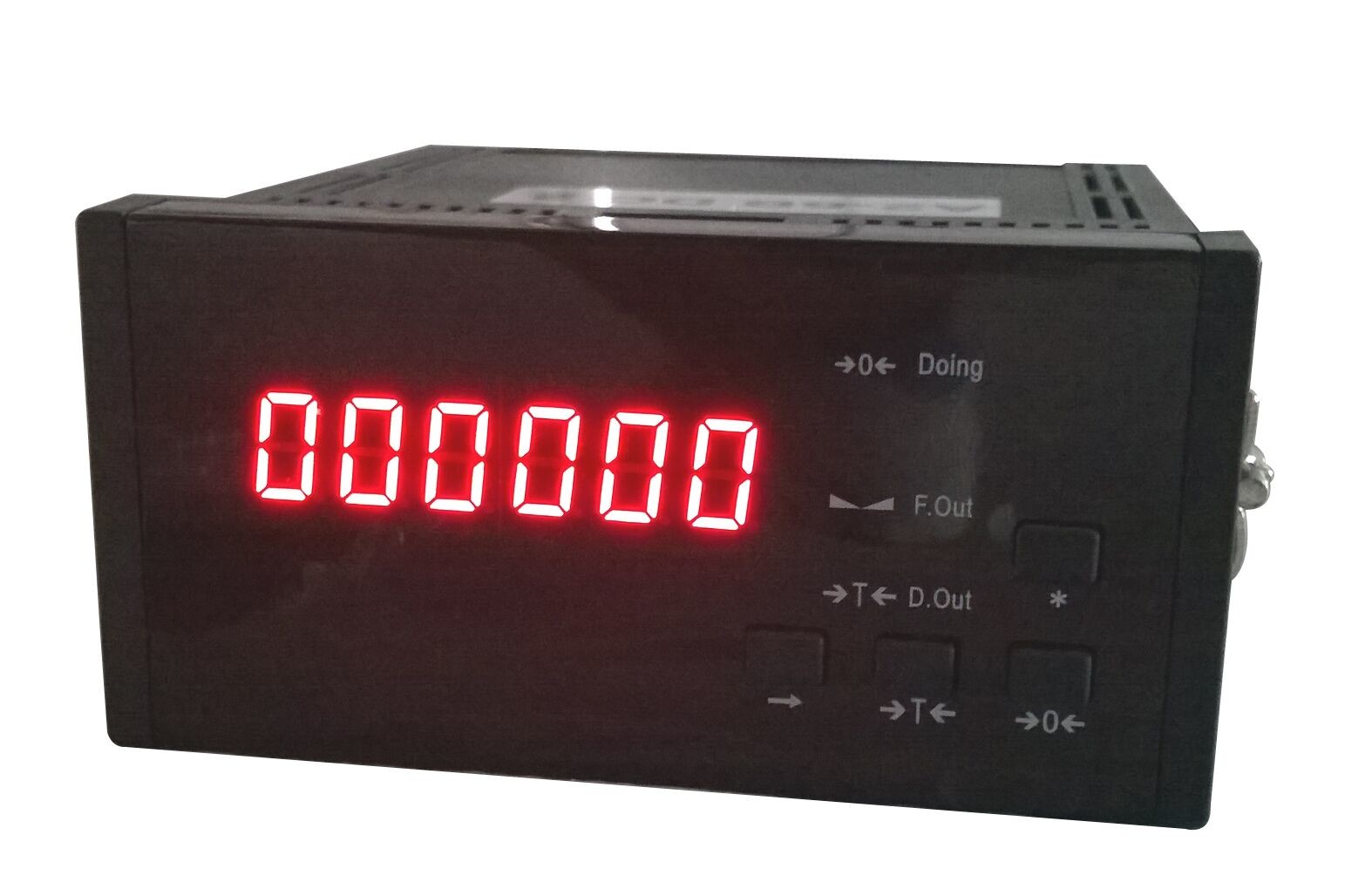

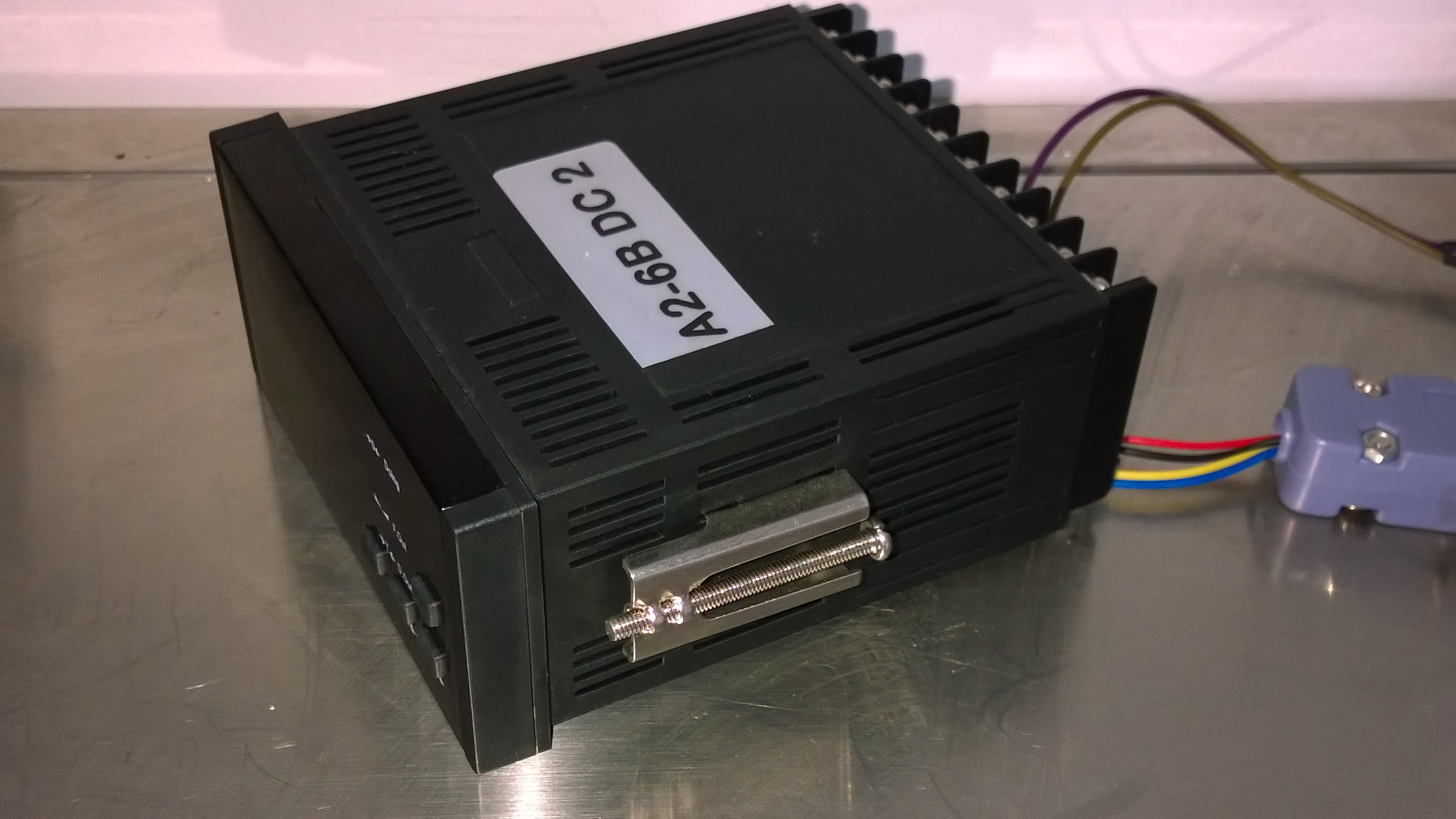

عالية الدقة مؤشر التحكم a2-6 سلسلة وزنها المراقب المالي (4 ~ 20ma)
تخصيص
| A / D نوع المحول | سيغما دلتا |
| معدل العينة | 10 مرات / ثانية (50 مرة / ثانية اختيارية) |
| دقة العرض | 3000 |
| القرار الداخلي | 1،000،000 |
| تحميل الإثارة الخلية | دس 5V |
| تحميل خلية | تصل إلى 4 × 350 Ω أو 8 × 700 Ω خلية الحمل |
| عرض | 6 أرقام 0.4 بوصة ليد |
| قطاع | 1/2 / 5 / 0.1 / 0.2 / 0.5 / 0.01 / 0.02 / 0.05 / 0.001 / 0.002 / 0.005 / 10 / 20/50/100/200 / / 500 0.10 / 0.20 / 0.50 / 0.010 / 0.020 / 0.050 |
| قوة | دس 9 فولت 1a محول أو أس 110-220 فولت 50 هرتز |
| درجة حرارة التشغيل | 0 ℃ ~ 40 ℃ |
| درجة حرارة التخزين | -25 ℃ ~ 55 ℃ |
| الرطوبة النسبية | 85٪ ر |
| بحجم | 95 × 48 × 110 مم |
| وزن | 0.5 كجم |
| خرج الإشارة | 4-20 مللي أمبير التناظرية الإخراج |
| خيارات | أ) معزولة البصريات RS232 أو RS485 ب) 6 مخرجات التتابع مع 2 المدخلات معزولة البصريات التي يمكن استخدامها للسيطرة على إخراج التتابع # 1 و # 2 |
1. نموذج رقم
XK315A2-6 □ - □□ - □
0 - لا واجهة
1 - بصري RS232C
2 - بصري RS485
أس - أس 110-220V 50 هرتز متاح لسلسلة XK315A2-6A فقط
دس - دس 9V 1A محول
A - النموذج الأساسي مع الإخراج التناظرية 4-20 مللي أمبير
B - النموذج الأساسي بالإضافة إلى 6 مخرجات التتابع و 2 المدخلات معزولة البصريات
2. مفتاح F الخانات
【 * 】 وظيفة حدد مفتاح أو مفتاح إنتر
【→】 مفتاح الحق
【→ T ←】 مفتاح الفارغة أو مفتاح الزيادة
【← 0 ←】 مفتاح الصفر أو مفتاح النقص
3. S تاتوس
〖→ T ←〗 عندما يكون الفارغ والوزن هو الوزن الصافي
〖→ 0 ←〗 عندما يكون الوزن صفر
〖◣◢〗 عندما يكون الوزن مستقرا
4. رمز الخطأ
〖أور - عندما يكون الوزن> 100٪ فس + 9d
〖-UEr〗 - عندما يكون الوزن <- 20d
〖هه〗 - عندما صفر إشارة>> 2٪ فس
〖لللل〗 - عندما يكون المرجع صفر <-2٪ فس
5. أنا إنتيرفاس O بيراتيون
الشكل التسلسلي 8-N-1: 8 بتات البيانات ، لا بت تكافؤ ، بتة توقف واحدة.
1. أدر = 00 - مستمر إخراج البيانات أسي عكس، إذا كان الوزن هو -123.45، والمخرجات هو 54.321-
2. أدر = 99 - مستمر بيانات أسي البيانات العادية، إذا كان الوزن هو -123.45، والناتج هو -123.45
3. أدر = 01-98 - إخراج البيانات باستخدام بروتوكول مودبوس
6. O بيراتيون
1. بدوره على المؤشر، فإنه يعرض رقم الإصدار ويتحقق من الصمام من "0" إلى "9"
2. صفر
· عندما يكون الوزن مستقرا بين ± 2٪ فس، اضغط 【→ 0 ←】 صفر العرض و 〖→ 0 ←〗 قيد التشغيل
· عندما يكون المرجع صفر> + 2٪ فس، فإنه يعرض 〖هه〗
· عندما يكون مرجع الصفر <-2٪ فس، فإنه يعرض 〖لللل〗
3. الفارغة
· عندما يكون الوزن مستقرا، 〖→ T ←〗 قيد التشغيل
· عندما يكون الوزن أكبر من الصفر ومستقر، 〖◣◢〗 على
· اضغط 【← T ←】 عرض الصفر و 〖→ T ←〗 قيد التشغيل
4. واضح الفارغة
· عندما يكون الوزن مستقرا والوزن هو الوزن الصافي، 〖→ T ←〗 على
· اضغط 【→ T ←】 يزيل الفارغة و 〖→ T ←〗 متوقفة
7. تكوينات
| عملية | عرض | الوصف |
| الصحافة 【】 → | 〖〗 000000 | انتقل إلى المعايرة وإعدادات القائمة وأدخل كلمة المرور 002003 |
الصحافة 【】 → أو 【→ T ←】 | 〖〗 002003 | لإدخال كلمة المرور 002003: · اضغط 【→】 لنقل الأرقام الوامضة إلى اليمين · اضغط 【→ T ←】 لزيادة رقم وامض · اضغط 【→ 0 ←】 لخفض رقم وامض |
| اضغط على 【 * 】 | 〖كال سب 〖 | في القائمة كاليبراتيونس |
| اضغط على 【 * 】 | 〖-جلس-〗 | في قائمة التوصيفات |
| الصحافة 【】 → | 〖d 0.01〗 | تعيين التقسيم |
| اضغط على 【→ T ←】 | 〖d 0.05〗 | اضغط 【← T ←】 أو 【← 0 ←】 الختيار d |
| اضغط على 【 * 】 | 〖100.00〗 | تعيين فس |
| الصحافة 【】 → | 〖〗 000000 | اليسار معظم الأرقام وامض |
الصحافة 【】 → أو 【→ T ←】 | 〖〗 0300.00 | اضغط على توليفات من 【→】، 【→ T ←】 و 【→ 0 ←】 لتحديد فس |
| اضغط على 【 * 】 | 〖فلت 2 〖 | تعيين فلتر. FLT = 0-2 فإن المرشح الأكبر يؤدي إلى تباطؤ في وزن النتيجة |
| اضغط على 【→ T ←】 | 〖فلت 1 〖 | اضغط 【← T ←】 أو 【← 0 ←】 لتحديد الفلتر |
| اضغط على 【 * 】 | 〖〗 AUtP00 | تعيين صفر نطاق التتبع والصفر في نطاق البدء أوتب = 00 أي صفر مجموعة في البداية، صفر تتبع المدى 0.4d؛ أوتب = 10 صفر في نطاق البداية 20٪ فس، صفر تتبع المدى 0.4d؛ أوتب = 20 الصفر في نطاق البداية 20٪ فس، صفر تتبع المدى هو 0.8d؛ أوتب = 30 الصفر في نطاق البداية 20٪ فس، صفر نطاق التتبع هو 1.2d. أوتب = 40 الصفر في نطاق بداية 20٪ فس، صفر نطاق التتبع هو 1.6D. أوتب = 50 الصفر في نطاق البداية 20٪ فس، صفر نطاق التتبع هو 2.0d. أوتب = 60 صفر في نطاق بداية 20٪ فس، صفر تتبع المدى هو 2.4d؛ أوتب = 70 الصفر في نطاق البداية 20٪ فس، صفر نطاق التتبع هو 2.8d. أوتب = 80 صفر في نطاق بداية 20٪ فس، صفر تتبع المدى هو 3.2d. أوتب = 90 صفر في نطاق البداية 20٪ فس، صفر تتبع هو 3.6d. |
الصحافة 【】 → أو 【→ T ←】 | 〖〗 AUtP10 | اضغط على تركيبات من 【→】، 【→ T ←】 و 【→ 0 ←】 لتحديد أوتب |
| اضغط على 【 * 】 | 〖أدر 00〗 | أدخل عنوان المؤشر أدر = 00 إخراج البيانات العكسية المستمر أدر = 99 ناتج منتظم للبيانات أدر = 01-98 إخراج البيانات باستخدام بروتوكول مودبوس |
الصحافة 【】 → أو 【→ T ←】 | 〖أدر 12〗 | اضغط على مجموعات من 【→】، 【→ T ←】 و 【→ 0 ←】 لتحديد أدر |
| اضغط على 【 * 】 | 〖b 2400〗 | تعيين معدل باود ب = 1200،2400،4800،9600 |
| اضغط على 【→ T ←】 | 〖b 9600〗 | اضغط 【← T ←】 أو 【← 0 ←】 لتحديد معدل الباود |
| اضغط على 【 * 】 | 〖〗 L00791 | معايرة الإخراج التناظرية 4 أماه L يعني الانتاج الحالي هو 4 مللي أمبير |
الصحافة 【】 → أو 【→ T ←】 | 〖〗 L00791 | اضغط على مجموعات من 【→】 و 【→ T ←】 و 【→ 0 ←】 لمعايرة الناتج التناظري 4 مللي أمبير |
| اضغط على 【 * 】 | 〖〗 H03723 | معايرة الإخراج التناظرية 20 مللي أمبير H يعني الانتاج الحالي هو 20 مللي أمبير |
الصحافة 【】 → أو 【→ T ←】 | 〖〗 H03723 | اضغط على توليفات من 【→】 و 【→ T ←】 و 【→ 0 ←】 لمعايرة الإخراج التناظري 20 مللي أمبير |
| اضغط على 【 * 】 | 〖0.00〗 | حفظ جميع المعلمات |
التطبيقات:
مقياس المنصة الإلكترونية، مقياس الوزن، الخ.
أفضلية:
1. جودة عالية:
لدينا نظام صارم لمراقبة الجودة، جميع منتجاتنا تتوافق مع معايير الجودة الدولية و هي إلى حد كبير في مجموعة متنوعة من الأسواق المختلفة من خلال العالم.
2. خدمة العملاء المتميزة
نحن المهنية الصانع والمصدر ملتزمة وزنها معدات البحوث وتصنيع.
3. موك منخفضة و تسليم سريع:
كمية صغيرة و شروط الدفع مرنة، فإنه يمكن تلبية الأعمال الترويجية بشكل جيد جدا.
تسليم سريع، فإنه يمكن تلبية الاحتياجات الملحة.
